管道井专用气体探测器

    管道井气体探测报警器，检测城市地下管网管道井内燃气泄漏；无线信号传输数据，防水设计，大尺寸液晶屏显示。

执行标准：GB15322.1-2003《测量范围为0～100%LEL的点型可燃气体探测器》
          GB12358-2006《作业场所环境气体检测报警仪通用技术要求》
    管道井气体探测报警器集现场浓度采集探测、浓度显示、无限信息远传等为一体，专用模型设计简洁美观大方。防爆等级为Exd II CT6 Gb，防护等级为IP65，整个系统采用本安型设计，适用于地下管沟、地下阀门井以及室外无人值守站等极为恶劣的环境中。

产 品 说 明
可燃气体报警器设计遵循国标GB15322.1-2003、GB12358-2006。ZA-GD1000可燃气体报警器集现场浓度采集、探测、浓度显示、无线信息远传等为一体，专用模型设计简洁美观大方。
可燃气体报警器防爆等级为Exd IIC T6 Gb，防护等级为IP65，适用于地下管沟、地下阀门井以及室外无人值守站等极为恶劣的环境。
可燃气体报警器主要特点
◆ 采用电池供电
 探测器采用锂电池供电，在默认工作方式下，可使用1年以上。电池采用了模块化设计，更换方便。
◆ 防水结构设计
 探测器采用特殊的结构设计，传感器进行防水保护，即使整个探测器短时间浸没在1米深的水中也不会损坏传感器和整体部件。
◆ 气体传感器
 使用低功耗、抗硅、抗硫化氢的传感器，降低了电池的负荷。
◆ 外置水位传感器
 探测器外置水位传感器，当水位上升到水位传感器部位时，探测器向主站系统发出水位超限信号。
◆ 带有自诊断功能
 当传感器发生故障或电池欠压时，向主站发出故障信号，故障状态可识别。当电池欠压报警时还可以工作15天，给更换电池留出充足时间。
技术参数
电压
 ◆ 工作电压：DC5V～DC8V
 ◆ 传感器采样周期：30分钟（可调）
 ◆ 数据上传周期：1小时（可调）
 ◆ 通讯方式：TCP
 ◆ 检测范围:（0～100）%LEL
 ◆ 检测气体：可燃气体
 ◆ 气体检测原理：催化燃烧式
 ◆ 检测方式：自然扩散式/泵吸式
 ◆ 误 差：±3%LEL
 ◆ 报警设定值：低报：25%LEL
高报：50%LEL
 ◆ 数据承载方式：GPRS
 ◆ 浓度报警：及时上传
 ◆ 水位报警：及时上传
 ◆ 防盗报警：及时上传
 ◆ 电池工作时间：≧12个月（按照默认求设定值工作）
认证
 ◆ 防护等级：IP65
 ◆ 防爆等级：Exd II C T6 Gb
环境
 ◆ 工作温度：-20℃~70℃
 ◆ 工作湿度：≤95%RH
产品安装
 ◆ 材料：铸铝
 ◆ 重 量：3.5kg
 ◆ 安装方式：贴壁式

管道井专用气体探测器

  管道井气体探测报警器，检测城市地下管网管道井内燃气泄漏；无线信号传输数据，防水设计，大尺寸液晶屏显示。

燃气地下管道井泄漏监测报警器系统

一、解决方案

 燃气地下管道井泄漏监测报警器系统

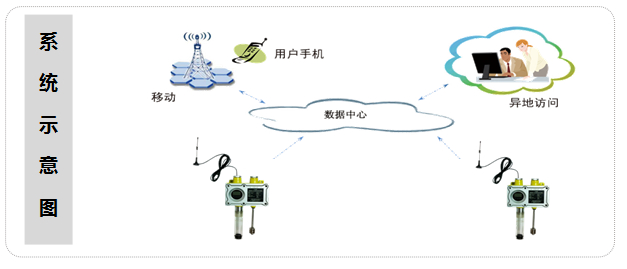

由无线智能检测终端（管道井气体探测器，以下简称为探测器）、数据采集软件、数据库服务器和WEB服务器四部分组成。

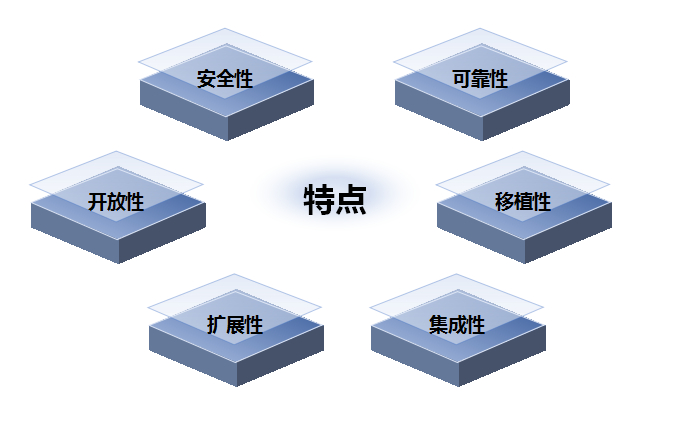

二、方案特点

安全性，可靠性，开放性，移植性，扩展性，集成性

三、功能描述

  WEB实时发布

  操作界面采用WEB方式展现，方便相关管理人员通过WEB浏览方式；WEB浏览具有权限限制，合法登录的用户才可以访问和使用系统。

  数据接口

  系统可将数据转发给其他系统（如SCADA系统）。

  易于扩展

  系统的软件架构设计合理易于扩展。

  报警信息推送

  系统可根据报警信息，通知负责人员，根据任务的执行情况，进行调度任务的处理。

  数据采集

  可以采集泄漏报警检测终端的现场数据，也可支持透传方式直接采集智能仪表的数据，每个点采集方案可设如自定义频率、间隔、时刻等，可单个或批量设定。

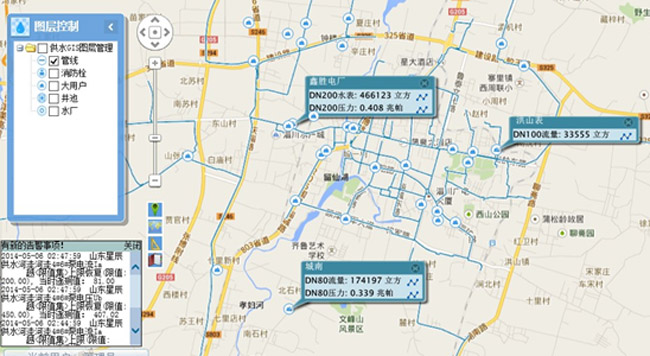

  图形化数据展现

  支持地理图形式的数据展现，可以通过标记的地理位置查询泄漏监测点终端数据，在地图上会显示各阀门井（室）的详细位置、终端设备的安装信息、终端设备的配置信息、终端设备的实时数据，如遇超限报警可突出显示。                    数据图形展现

                     显示各阀门井（室）的详细位置

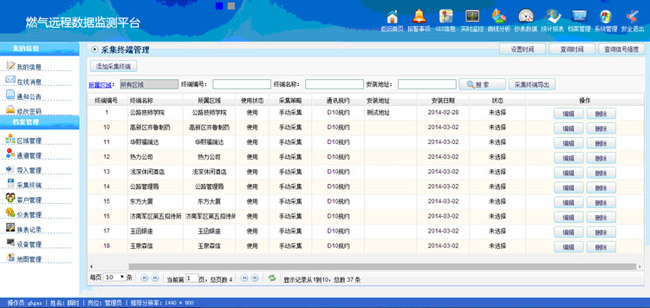

档案管理

支持阀门井（室）、泄漏报警检测终端、人员的档案管理。档案信息包括阀门井（室）名称、编号、位置、建设时间、维修记录、巡检记录、终端参数、调零记录、维护记录、配置记录等。

                                 档案管理

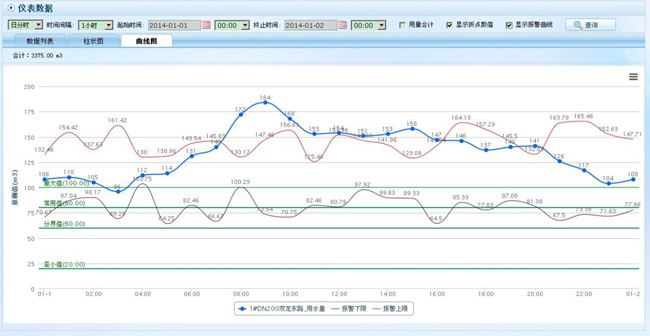

   异常报警 泄露报警、水位变化等信号进行异常突变报警。 固定值报警，报警限值曲线可以伴随实测值曲线同时展示。 固定值报警将设置阀门井（室）内泄漏浓度报警上下限。

                                                                                泄漏报警

四、智慧云服务

系统支持云平台服务，用户可直接使用，无需自建服务器及中心软件。

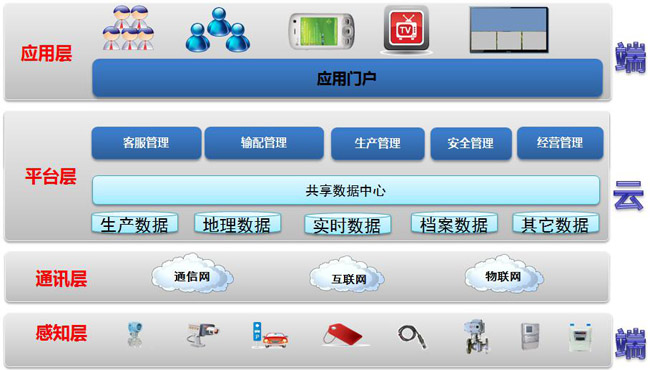

“云服务”解决方案通过物联网、虚拟化、云计算等技术，实现了工业、商业用户、居民 用户的远程数据采集、处理、控制、分析和管理。

方案由“云”服务主站系统、通讯链路和远传数据终端三部分组成；其中“云”服务主站 系统采集和处理多种终端数据，具有安全加密机制，可通过浏览器安全的实时监测、控制和管 理现场的用气情况；远传数据终端可采集各种信号数据，具备多种通讯方式。

五、泄露报警终端（iES-D10） 功能描述

探测器LED显示、标定方便；

传感器采用国外一线品牌，抗硫、抗硅中毒，抗湿热效果好；

防盗装置，设备异常移动报警；

防漩涡装置，防止湍急的水流浸没传感器；

模块化设计，便于更换。

信号强度查询，通讯故障报警 l具有远程升级功能，可通过手机或GPRS进行升。

管道井气体探测报警器，检测城市地下管网管道井内燃气泄漏；无线信号传输数据，防水设计，大尺寸液晶屏显示。
执行标准：GB15322.1-2003《测量范围为0～100%LEL的点型可燃气体探测器》
          GB12358-2006《作业场所环境气体检测报警仪通用技术要求》

产 品 说 明
可燃气体报警器设计遵循国标GB15322.1-2003、GB12358-2006。ZA-GD1000可燃气体报警器集现场浓度采集、探测、浓度显示、无线信息远传等为一体，专用模型设计简洁美观大方。
可燃气体报警器防爆等级为Exd IIC T6 Gb，防护等级为IP65，适用于地下管沟、地下阀门井以及室外无人值守站等极为恶劣的环境。
可燃气体报警器主要特点
◆ 采用电池供电
 探测器采用锂电池供电，在默认工作方式下，可使用1年以上。电池采用了模块化设计，更换方便。
◆ 防水结构设计
 探测器采用特殊的结构设计，传感器进行防水保护，即使整个探测器短时间浸没在1米深的水中也不会损坏传感器和整体部件。
◆ 气体传感器
 使用低功耗、抗硅、抗硫化氢的传感器，降低了电池的负荷。
◆ 外置水位传感器
 探测器外置水位传感器，当水位上升到水位传感器部位时，探测器向主站系统发出水位超限信号。
◆ 带有自诊断功能
 当传感器发生故障或电池欠压时，向主站发出故障信号，故障状态可识别。当电池欠压报警时还可以工作15天，给更换电池留出充足时间。
技术参数
电压
 ◆ 工作电压：DC5V～DC8V
 ◆ 传感器采样周期：30分钟（可调）
 ◆ 数据上传周期：1小时（可调）
 ◆ 通讯方式：TCP
 ◆ 检测范围:（0～100）%LEL
 ◆ 检测气体：可燃气体
 ◆ 气体检测原理：催化燃烧式
 ◆ 检测方式：自然扩散式/泵吸式
 ◆ 误 差：±3%LEL
 ◆ 报警设定值：低报：25%LEL
高报：50%LEL
 ◆ 数据承载方式：GPRS
 ◆ 浓度报警：及时上传
 ◆ 水位报警：及时上传
 ◆ 防盗报警：及时上传
 ◆ 电池工作时间：≧12个月（按照默认求设定值工作）
认证
 ◆ 防护等级：IP65
 ◆ 防爆等级：Exd II C T6 Gb
环境
 ◆ 工作温度：-20℃~70℃
 ◆ 工作湿度：≤95%RH
产品安装
 ◆ 材料：铸铝
 ◆ 重 量：3.5kg
 ◆ 安装方式：贴壁式
